消防水炮系統和消防水炮系統圖
2022年05月18日
現在有好多廠家在購買消防水炮之后，可能會遇到不知道如何安裝的難題。今天我們就來講一下消防水炮系統和消防水炮系統圖，方便廠家了解這方面的知識，解決難題。
消防水炮系統，一般指整個消防水炮系統，它主要由三個子系統組成：
1、供水系統，由水源、消防水泵、水泵接合器和相應的管路組成。供水系統給整個消防水炮系統提供水源，所以要求水源充足，水泵的大小和揚程和消防水炮相匹配。
2、探測和執行系統，由火災探測組件，自動報警裝置，滅火裝置，電源裝置等組成，探測和執行系統是能夠在火災發生時，進行火災探測，執行滅火和報警動作的相關設備。
3、控制系統，消防水炮控制系統由控制主機，區域現場控制箱組成，控制系統可以對供水系統和探測執行系統進行控制，可以實現手動，自動以及現場各種操作，完成發現火災，撲滅火災的一系列動作。控制系統是消防水炮系統的大腦，控制系統所運行的程序決定了消防水炮系統自動化、智能化的程度。
這三個系統里面，供水系統是最為簡單的，很多廠家所不了解的是探測和執行系統以及控制系統之間如何連接的，害怕安裝錯誤導致出現消防水炮系統組件損壞。下面我們就選擇市場上安裝使用最多的聯縱消防科技的消防水炮系統圖，讓眾多廠家熟悉消防水炮系統，后期有廠家遇到安裝問題，按照消防水炮系統圖上的線路，就可以解決問題。
這是聯縱消防科技的二代智能水炮的系統圖：

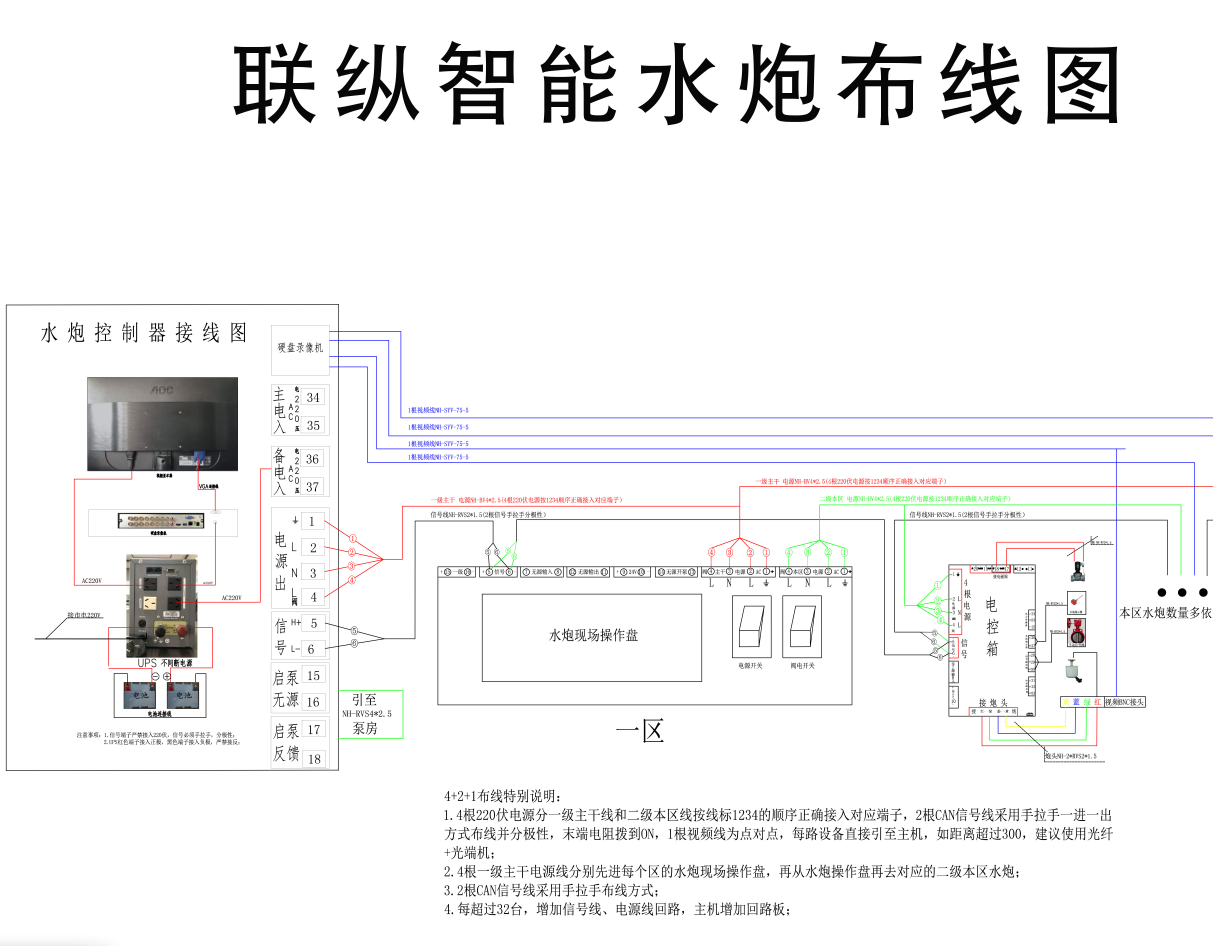

這是整個消防水炮系統布線圖，電源線，視頻線，信號線，可以根據圖示一一接入：
整個消防水炮系統圖簡潔明了，消防水炮，消防水炮電控箱，消防水炮操作盤都是依次串聯接入，如果廠家不知道如何進行消防水炮系統布線，按照此圖，就可以進行整個消防水炮系統布線安裝，不至于錯誤安裝，導致系統組件損壞。
